【適用范圍】

用于針織物、毛紡織物、人造革、合成革等在壓力下 耐磨性和起毛起球程度的試驗。

【符合標準】

GB/T4802.1-1997、ASTM D4970、ISO12945-2:2002、JIS 1096E、ISO12947等。

【技術參數和配置】

工位數： 9位或者8位

計數顯示：

    a.預計計數：0～999999次

    b.累計計數：0～999999次

動程：24±0.5mm 、60.5±0.5mm

壓物質量：

    a.夾持器：200±1g

    b.試樣重錘：衣料試樣重錘：395±2g

            家具裝飾品試樣重錘：594±2g

    c.不銹鋼蝶片：260±1g

磨塊有效摩擦直徑：

A型  200g(1.96N)摩擦頭  ￠ 28.8－0.084mm

B型  155g(1.52N)摩擦頭  ￠ 90－0.10mm

夾持器與磨臺相對運動速度：50-2r/min

裝樣壓錘質量：2385±10g

外形尺寸：885×600×410mm(L×W×H)

重量：150kg

電源：Ac220V  50Hz

如何采購一臺合格的馬丁代爾耐磨儀延伸閱讀：

馬丁代爾耐磨儀用于測定織物在受輕微壓力情況下起球情況。使圓形試樣在規定負荷下，以軌跡形成李莎茹圖形的平面運動與磨料（即標準織物）進行摩擦。裝有試樣或磨料的試樣夾具繞其與水平面垂直的軸自由轉動。試樣夾具中裝試樣還是裝磨料要根據采用的試驗方法。其軌跡形成一個完整李莎茹圖形的平面摩擦運動，包括16次摩擦，即馬丁代爾耐磨試驗儀兩個外側驅動輪轉動16圈，內側驅動輪轉動15圈。標準規定的李莎茹圖形 Lissajous figure為由變化運動形成的圖形。從一個圓到逐漸窄化的橢圓，直到成為一條直線，再由此直線反向漸進為加寬的橢圓直到圓，以對角線重復該運動。然而，國內許多不具備生產資質和加工工藝的小公司所生產的儀器根本不具備標準規定的李莎茹軌跡，從而導致測試結果的不確定性。（見下圖）

標準的李莎茹圖形運動軌跡。

從磨臺上取下材料，用直徑為（100±5）mm、*小單位面積質量為100g/m2的普通白紙蓋在每一個磨臺表面，并固定在磨臺上，保證表面十分平整。

將與試樣銷軸直徑相同的不銹鋼套筒依次插入試樣導板的軸套內，裝上常用圓珠筆，使筆尖與紙的表面接觸。轉動儀器使摩擦次數為16次，形成一個完成的李莎茹圖形。

畫兩條平行線，剛好與李莎茹圖形兩對側的曲線*外面相交。再為另外兩側畫兩條平行線，并確信這些線垂直相交。采用適當?shù)姆椒ǎ瑴y量每一邊至 ±0.2mm。檢查畫的31條線，重要的是檢查李莎茹圖形的對稱性。如果曲線互相重合或間距不均勻（見圖A.1），則咨詢儀器供應商

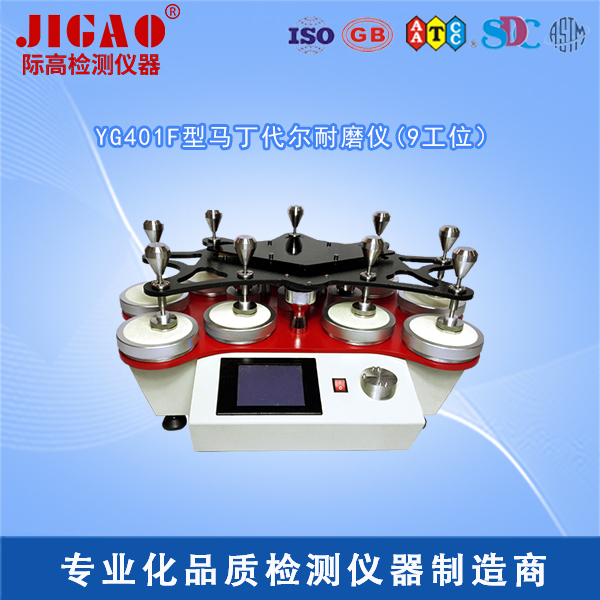

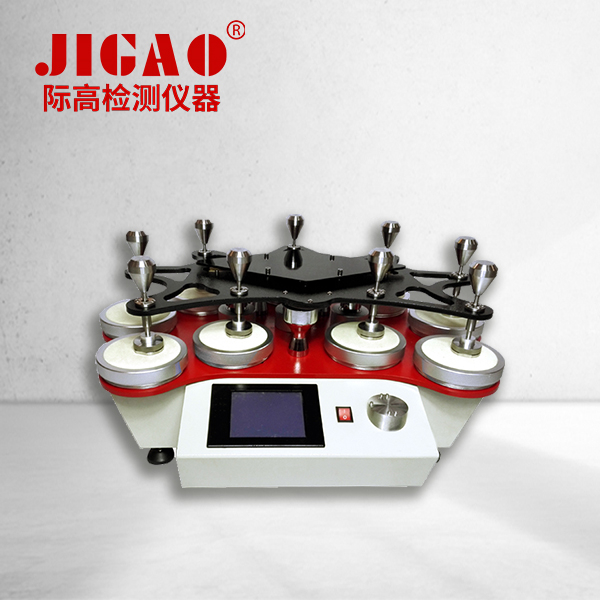

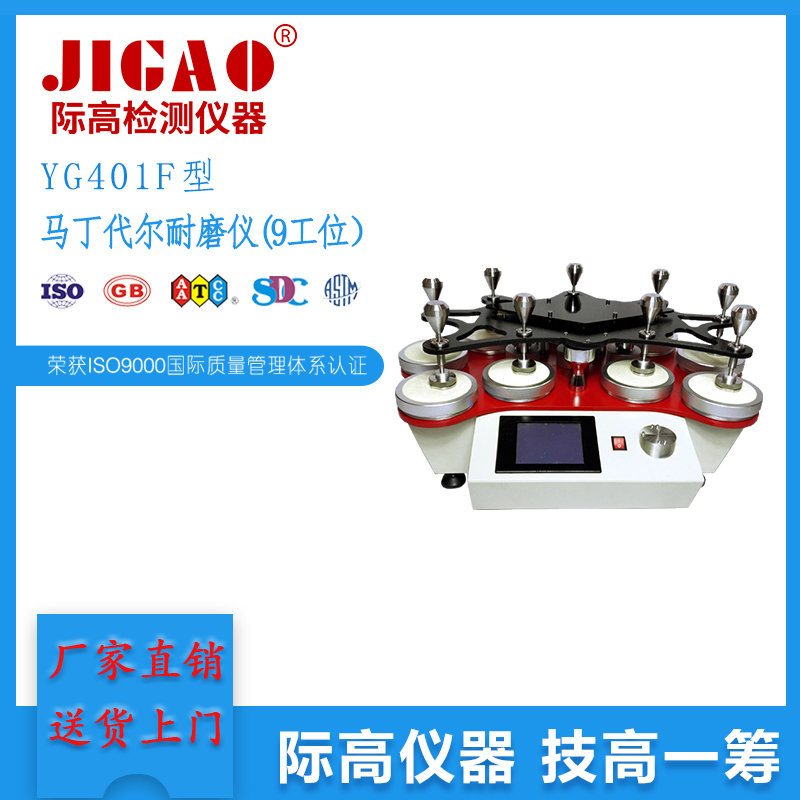

際高YG401系列馬丁代爾耐磨儀是吸取國內外同類儀器優點設計而成,其外形美觀大方、采用觸摸式的顯示屏幕,界面易懂,操作簡便、微機系統采用兩種計數方式,直觀大方,設定方便、四、六、八、九個位可同時試驗,提高試驗效率。儀器還設有二種李莎茹（Lissajous）24mm×24mm、60.5mm×60.5mm運動軌跡和多種配套附件,能適應多種試驗方法標準。

該儀器適用于:GB/T4802.2、ASTM D4970、ISO12945-2等織物起毛起球程度的試驗。其原理:圓形試樣與同樣材料織物在給定的壓力下，以Lissajous圖形運動軌跡進行磨擦,達到規定的轉數后,評定試樣起毛起球等級。還適用于GB/T13775、ASTM D4966、ISO12947等織物耐磨性能試驗。其原理:圓形織物試樣在一定的壓力下,與標準磨料按李莎如(Lissajous)曲線的運動軌跡進行互相磨擦,導致試樣破損,以試樣破損的耐磨次數表示織物的耐磨性能。

【相關耐磨起球產品】

箱式起球法（2箱）----YG(B)511-II滾箱式起球儀

箱式起球法（4箱）----YG(B)511-IV滾箱式起球儀

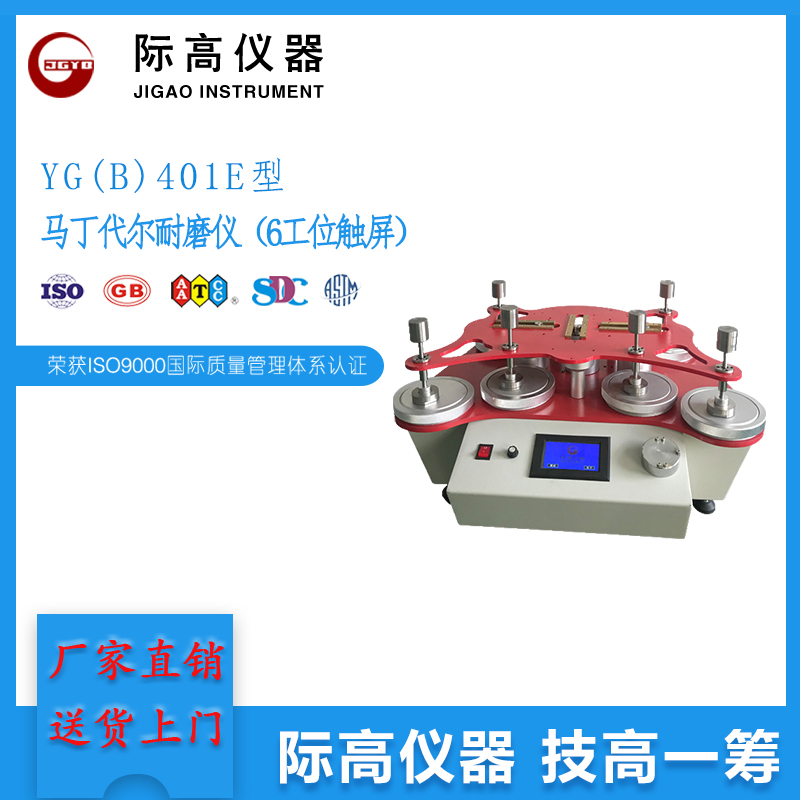

馬丁代爾法（8位或9位）---YG(B)401E型馬丁代爾耐磨儀

馬丁代爾法（4位或6位）---??YG401G型馬丁代爾耐磨儀(4工位）

圓軌跡法--YG(B)502型織物起毛起球儀

砂輪法磨耗試驗--YG(B)522型磨耗試驗機（TABER磨耗）
